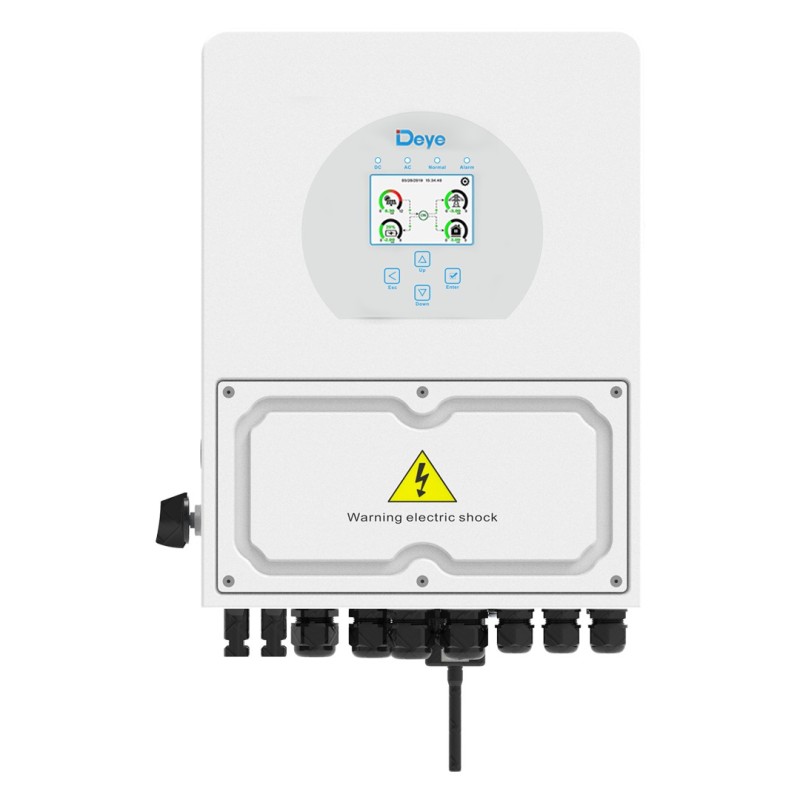

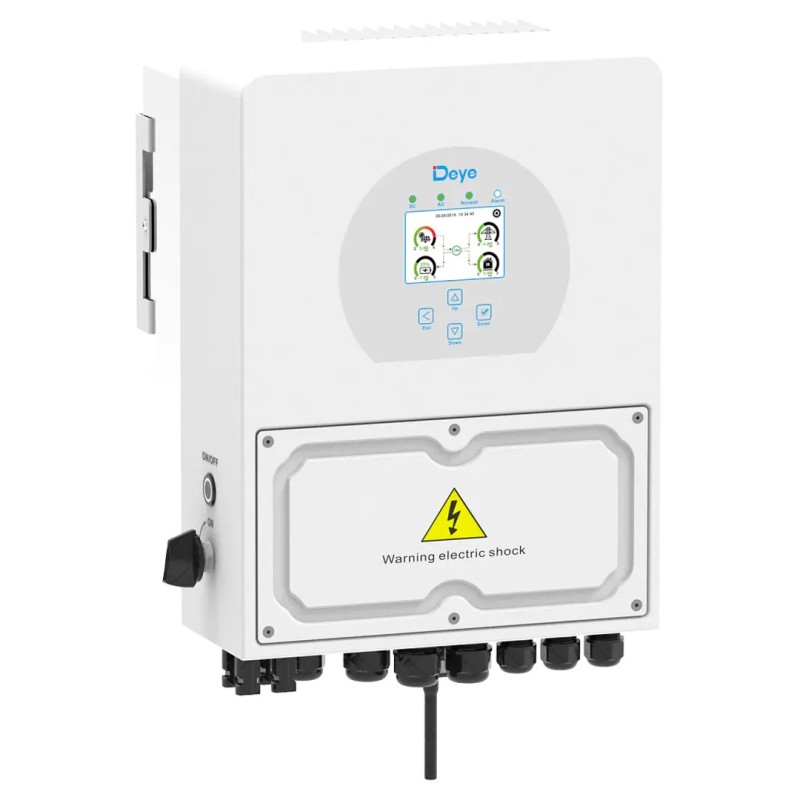

Falownik hybrydowy 3.6 kW DEYE SUN-3.6-SG05LP1-EU

Urządzenie obsługuje akumulatory 40–60 V, zarówno litowo-jonowe, jak i kwasowo-ołowiowe. W przypadku baterii litowo-jonowych producent przewiduje automatyczne dostosowanie strategii ładowania do BMS. Maksymalny prąd ładowania i rozładowania dla wersji 3,6 kW wynosi 90 A.

Falownik wyposażono w 2 niezależne trackery MPPT, co ułatwia projektowanie generatora PV z modułami pracującymi w dwóch różnych warunkach nasłonecznienia lub orientacjach. Maksymalna moc wejściowa PV wynosi 5,76 kW, natomiast producent podaje maksymalną wartość „PV access power” na poziomie 7,2 kW.

Model obsługuje zarówno pracę on-grid, jak i off-grid, umożliwia sprzężenie AC z istniejącą instalacją PV oraz pracę równoległą maksymalnie 16 falowników. Dostępnych jest również 6 programowalnych okresów ładowania i rozładowania akumulatora. Producent przewiduje także możliwość magazynowania energii pochodzącej z generatora diesla.

KLUCZOWE CECHY:

• Hybrydowa praca PV + magazyn energii – jeden falownik zarządza produkcją energii oraz współpracą z baterią.
• 2 niezależne MPPT – większa elastyczność przy projektowaniu dwóch obwodów modułów PV.
• Maks. 90 A ładowania i rozładowania baterii w wariancie 3,6 kW.
• AC coupling – możliwość integracji z istniejącą instalacją fotowoltaiczną.
• On-grid i off-grid – możliwość pracy z siecią oraz w systemie wyspowym.
• Moc szczytowa off-grid 2× moc znamionowa przez 10 s – wsparcie krótkotrwałych obciążeń o podwyższonym poborze mocy.
• Praca równoległa do 16 urządzeń – możliwość rozbudowy systemu.
• 6 przedziałów czasowych ładowania/rozładowania baterii – elastyczne zarządzanie energią.
• WiFi, RS485 i CAN – komunikacja z systemami monitoringu i BMS.
• IP65 – zwiększona odporność obudowy na pył i wodę.
• Maksymalna sprawność 97,6%, sprawność MPPT >99%.
• Zabezpieczenia przepięciowe typu II po stronie DC i AC

DLA KOGO?

Falownik DEYE SUN-3.6K-SG05LP1-EU-AM2-P jest przeznaczony przede wszystkim dla instalatorów i firm wykonujących instalacje fotowoltaiczne z magazynami energii, a także dla klientów indywidualnych, dla których urządzenie zostało odpowiednio dobrane przez projektanta lub instalatora.

Typowe zastosowania:

• nowe jednofazowe instalacje PV z magazynem energii,
• rozbudowa systemu fotowoltaicznego o magazyn energii,
• modernizacja istniejącego systemu PV dzięki funkcji AC coupling,
• instalacje wymagające możliwości pracy off-grid,
• systemy zwiększające autokonsumpcję energii z PV,
• instalacje z programowanymi okresami ładowania i rozładowania baterii,
• systemy korzystające z generatora jako dodatkowego źródła energii.
• Kompatybilność / integracja

INTEGRACJA

Falownik współpracuje z:

• bateriami litowo-jonowymi,
• bateriami kwasowo-ołowiowymi,
• bateriami o zakresie napięcia 40–60 V,
• BMS baterii litowo-jonowej – strategia ładowania dostosowuje się do BMS,
• systemami komunikującymi się poprzez WiFi, RS485 oraz CAN,
• instalacjami PV modernizowanymi poprzez AC coupling,
• instalacjami on-grid i off-grid,
• wieloma bateriami pracującymi równolegle – zgodnie z konfiguracją przewidzianą przez producenta,
• maksymalnie 16 falownikami pracującymi równolegle w odpowiedniej konfiguracji.

BEZPIECZEŃSTWO, ZABEZPIECZENIA

Producent wskazuje następujące zabezpieczenia zintegrowane z urządzeniem:

• zabezpieczenie przed odwrotną polaryzacją DC,
• zabezpieczenie nadprądowe wyjścia AC,
• zabezpieczenie termiczne,
• zabezpieczenie nadnapięciowe wyjścia AC,
• zabezpieczenie zwarciowe wyjścia AC,
• monitoring składowej DC,
• zabezpieczenie anti-islanding,
• rozłącznik DC,
• kontrolę rezystancji izolacji,
• detekcję prądu różnicowego,
• AFCI – opcjonalnie,
• ochronę przepięciową Typ II DC,
• ochronę przepięciową Typ II AC.

----------------------------------------------------------------------------------------------------

FAQ

1. Czy DEYE SUN-3.6K-SG05LP1-EU-AM2-P jest falownikiem jednofazowym?

Tak. Jest to jednofazowy falownik hybrydowy o znamionowej mocy czynnej AC 3,6 kW i przyłączeniu L+N+PE.

2. Z jakim napięciem magazynu energii współpracuje falownik?

Producent określa zakres napięcia baterii na 40–60 V.

3. Czy falownik obsługuje baterie litowo-jonowe?

Tak. Producent dopuszcza baterie litowo-jonowe oraz kwasowo-ołowiowe. Dla baterii Li-ion przewidziana jest samoadaptacja strategii ładowania do BMS.

4. Jaki jest maksymalny prąd ładowania i rozładowania?

Dla modelu SUN-3.6K-SG05LP1-EU-AM2-P maksymalny prąd ładowania/rozładowania wynosi 90 A.

5. Ile MPPT ma falownik DEYE 3,6 kW?

Falownik ma 2 niezależne trackery MPPT, po jednym stringu PV na każdy MPPT.

6. Jaką moc modułów PV można podłączyć?

Producent podaje dwa parametry: maksymalną moc wejściową PV 5760 W oraz maksymalną „PV access power” 7200 W. Przy projektowaniu stringów należy dodatkowo sprawdzić napięcie, prąd roboczy oraz prąd zwarciowy modułów.

7. Czy falownik może pracować bez sieci?

Tak. Seria obsługuje pracę on-grid oraz off-grid. Producent podaje również możliwość osiągnięcia w trybie off-grid mocy szczytowej równej dwukrotności mocy znamionowej przez 10 sekund.

8. Czy falownik można zastosować przy modernizacji istniejącej instalacji PV?

Tak. Producent wskazuje możliwość AC coupling, czyli integracji falownika z istniejącym systemem fotowoltaicznym.

9. Czy można połączyć kilka falowników równolegle?

Tak. Producent przewiduje pracę równoległą maksymalnie 16 urządzeń w konfiguracji on-grid lub off-grid.

10. Czy falownik może być zamontowany na zewnątrz?

Urządzenie ma stopień ochrony IP65. Miejsce i sposób montażu należy jednak każdorazowo dobrać zgodnie z instrukcją instalacyjną producenta, zachowując wymagane warunki chłodzenia i temperatury pracy.
